도어 클로저 교체 방법과 속도 조절

도어 클로저(도어체크)는 문을 열고 나갔을 때 자동으로 닫아주는 장치로 거의 모든 방화문에 달려 있지요. 오늘은 도어 클로저 교체 방법에 대해 포스팅하려고 합니다.



도어 클로저는 오일(기름)이 새거나, 속도 조절밸브를 조절하여도 문 닫히는 속도가 줄어들지 않고 쾅 하고 닫히는 경우에는 교체를 해야 합니다.



도어 클로저 모델 선택과 구성품

도어 클로저는 모델별로 가로, 세로 크기가 달라요. 기존에 설치되어 있던 제품과 다른 모델을 구매하면 기존의 뚫려 있던 볼트 구멍 위치가 맞지 않아 새로운 볼트 구멍을 뚫어야 하는 번거로움이 발생합니다.



도어 클로저 설치용 볼트 구멍

그러므로 기존의 설치되어 있던 제품과 동일한 모델(MODEL)의 도어 클로저를 구매하는 것을 추천드립니다.



모델명은 도어 클로저 겉면에 없고 안쪽에 있습니다. 기존 도어 클로저의 볼트를 풀고 안쪽에 붙어있는 스티커에서 모델명을 확인하세요. 모델명과 제조회사를 인터넷에 검색하면 동일한 모델을 구매할 수 있습니다.



도어 클로저 모델명 확인

필자는 삼화정밀 K630 모델을 구매하였습니다. 도어 클로저는 바디(body), 메인암(main arm), 슬리브암(sleeve arm), 브라켓(bracket), 캡(cap), 볼트(bolt)/직결피스로 총 7개의 부품으로 되어 있습니다.



도어 클로저 구성품







볼트 3개, 직결피스 7개가 들어 있는데 각각의 용도를 알려 들릴게요.



볼트는 육각머리 볼트 1개와 둥근머리 볼트 2개가 있습니다. 육각머리 볼트는 메인암과 바디 연결에 사용, 둥근머리 볼트 1개는 메인암과 슬리브암 연결에 사용, 나머지 1개는 슬리브암과 브라켓 연결에 사용을 합니다.



도어 클로저 설치용 볼트

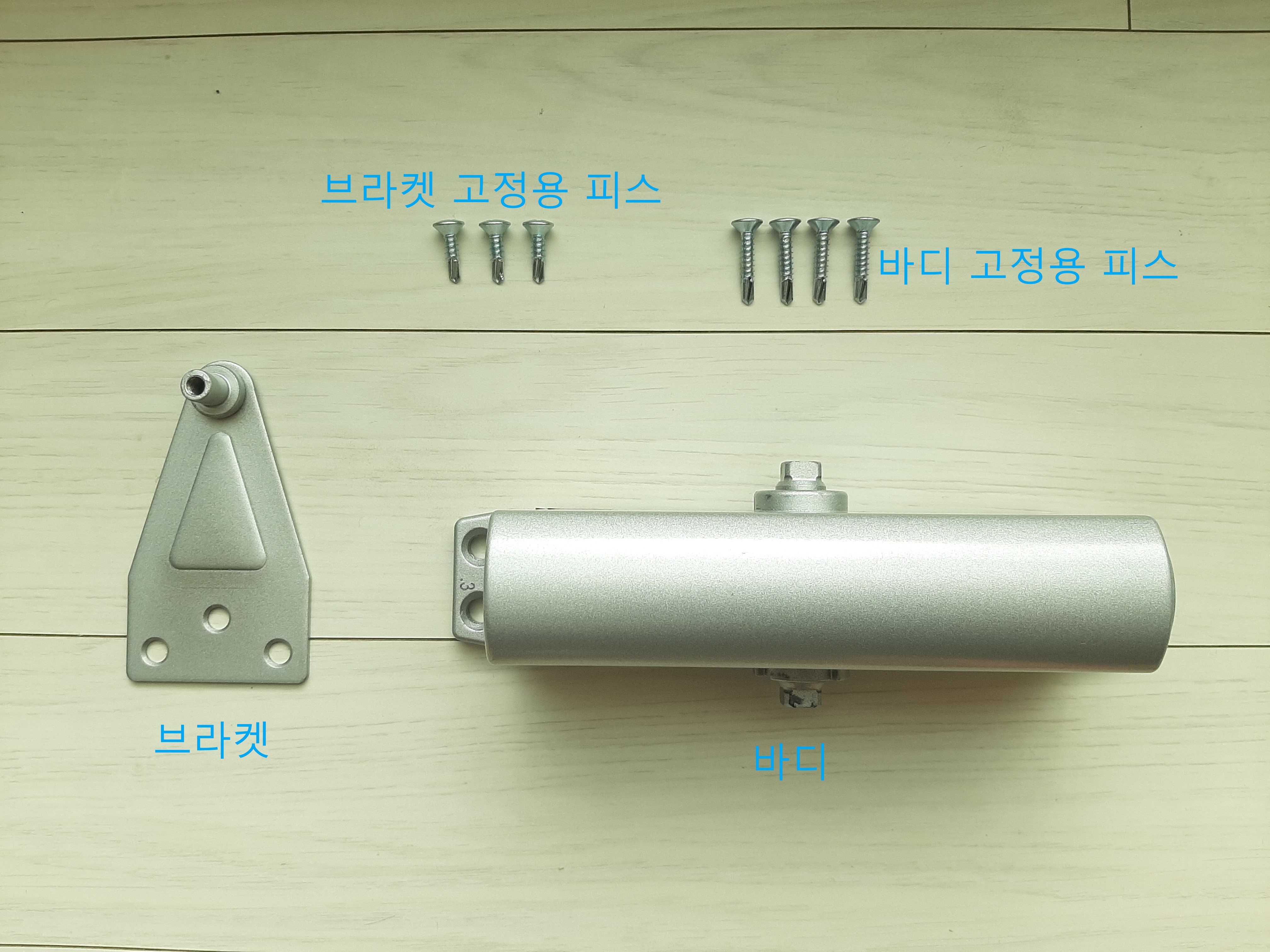

직결피스는 7개가 있는데 길이가 짧은 3개는 브라켓 고정용, 길이가 긴 4개는 바디 고정용입니다.



도어 클로저 고정용 피스

지금까지 구성품을 알아보았고 교체 시 주의할 점 한 가지만 더 알려 드리고 교체 방법을 알려 드리겠습니다. 도어 클로저 바디 좌, 우측면을 보면 숫자 1, 2, 3이 쓰여있는 것을 볼 수가 있습니다.



양끝단 숫자 확인

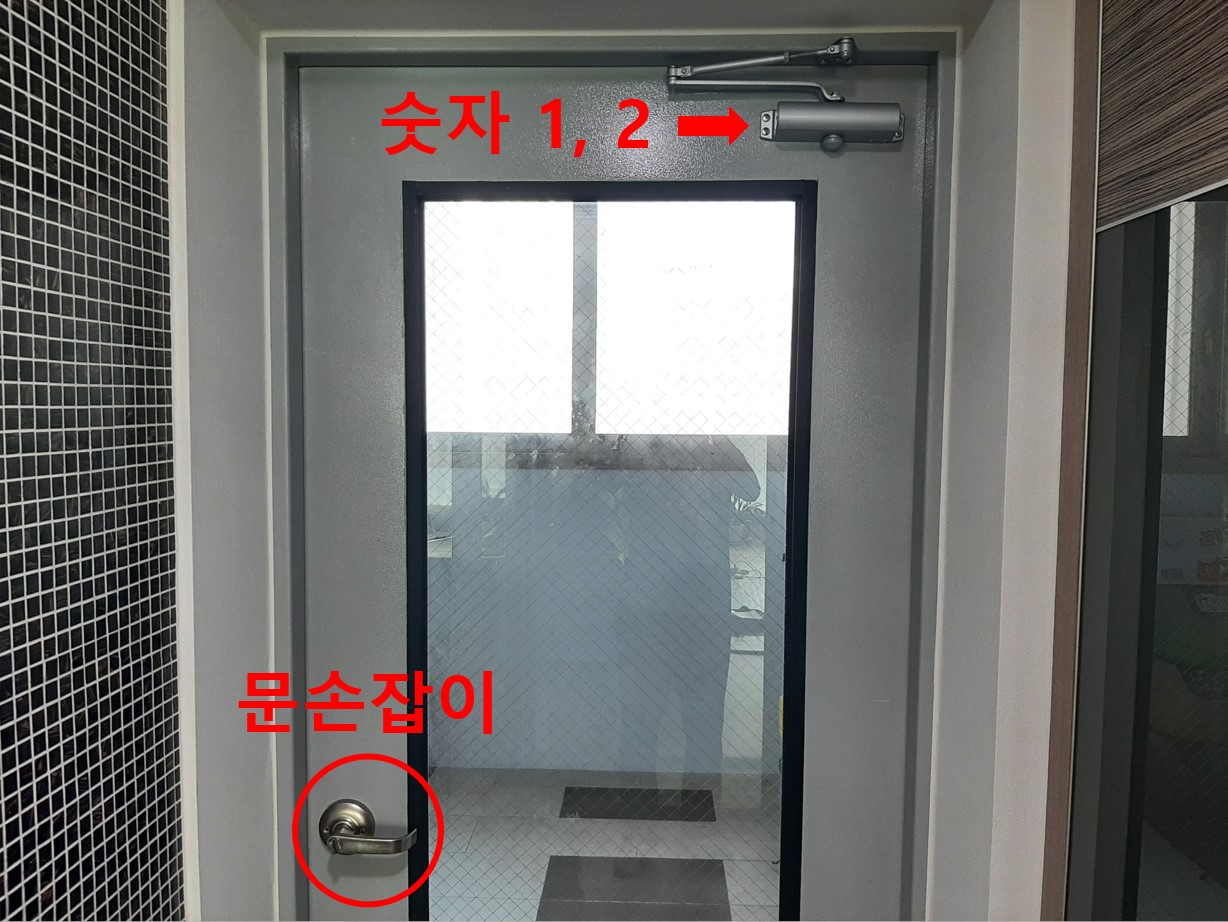

도어 클로저의 숫자 1, 2와 문 손잡이가 서로 마주 보게 설치하여 주세요.



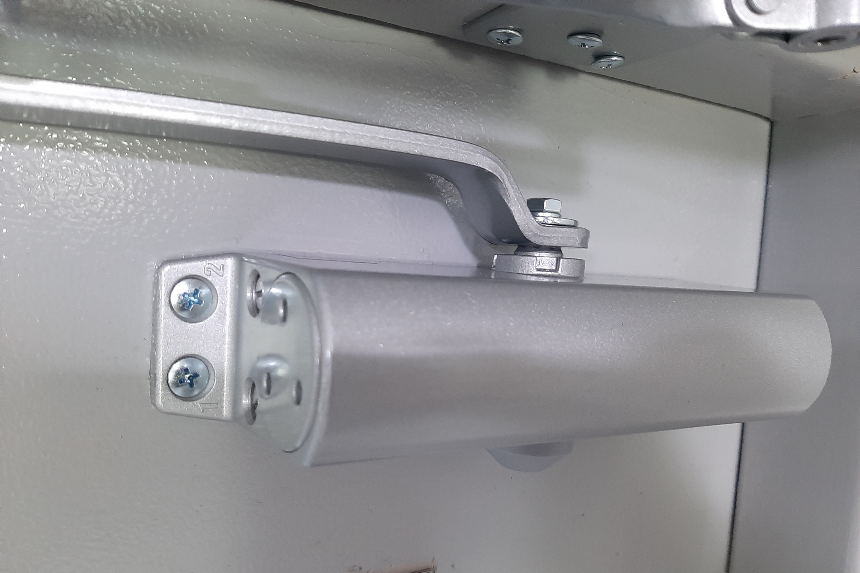

숫자 1, 2와 문손잡이 방향 일치







도어 클로저 교체 단계 및 속도조절

1. 메인암과 바디를 육각머리 볼트를 이용하여 체결합니다.



필자의 집은 도어 클로저와 문 손잡이가 서로 마주 보려면 숫자 1, 2가 있는 면이 좌측에 방향에 있어야 합니다.

따라서 숫자 1, 2가 있는 면을 좌측에 놓고 메인암과 바디를 다음과 같이 놓고 조립하여 주세요.

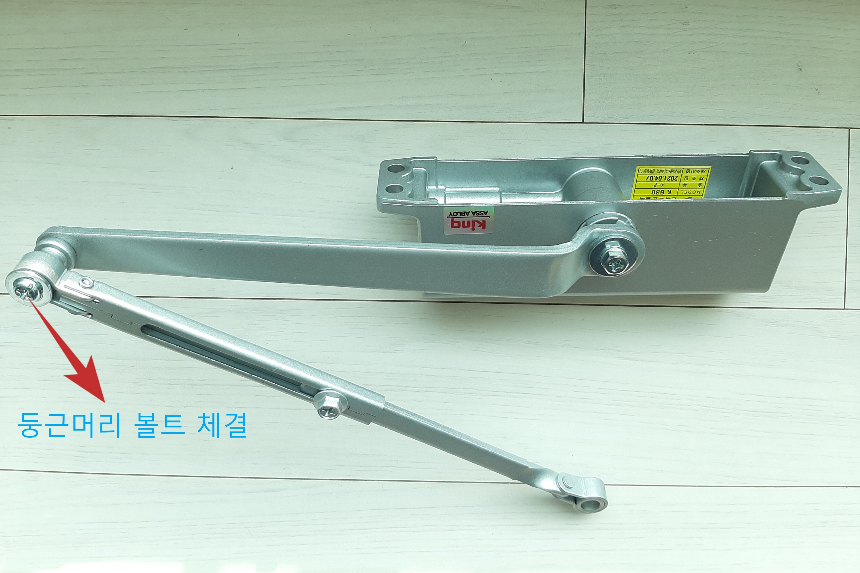

2. 메인암과 슬리브암을 둥근머리 볼트를 이용하여 체결합니다.





3. 길이가 긴 직결피스 4개를 이용하여 바디를 문에 설치합니다.





4. 짧은 직결피스 3개를 이용하여 브라켓을 문틀에 설치합니다. 필자는 기존 브라켓을 재사용 하였습니다.

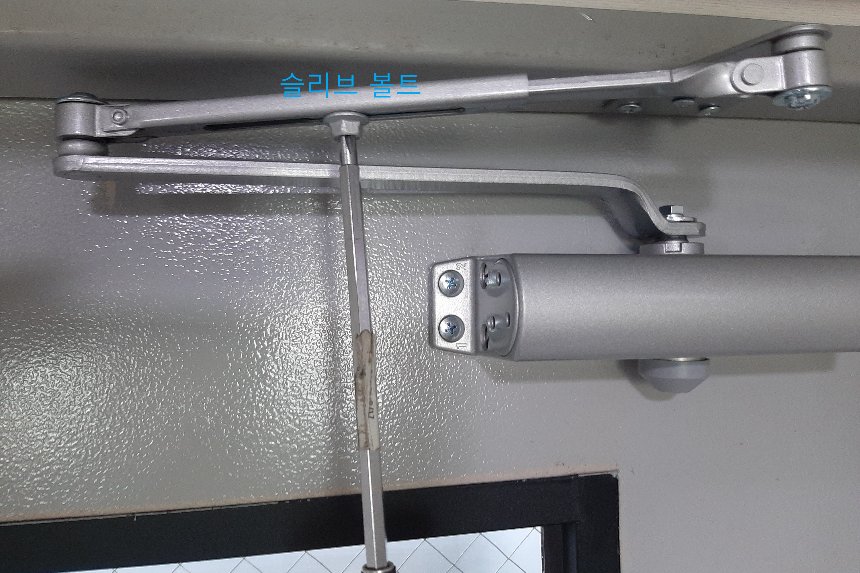

5. 슬리브암 길이 조정을 할 수 있도록 볼트를 약간 풀어 놓습니다.





6. 슬리브암과 브라켓을 둥근머리 볼트를 이용하여 체결합니다.





7. 메인암을 손으로 약 5도 정도 앞쪽으로 당겨 줍니다.





그리고 슬리브 볼트를 단단히 조여 체결합니다.







8. 마지막으로 문 닫히는 속도를 조절합니다.



도어 클로저 측면에 숫자 1, 2가 쓰여있고 숫자 바로 위에 일자 나사가 있습니다.



일자 나사를 돌려 문 닫히는 속도를 조절할 수 있습니다.

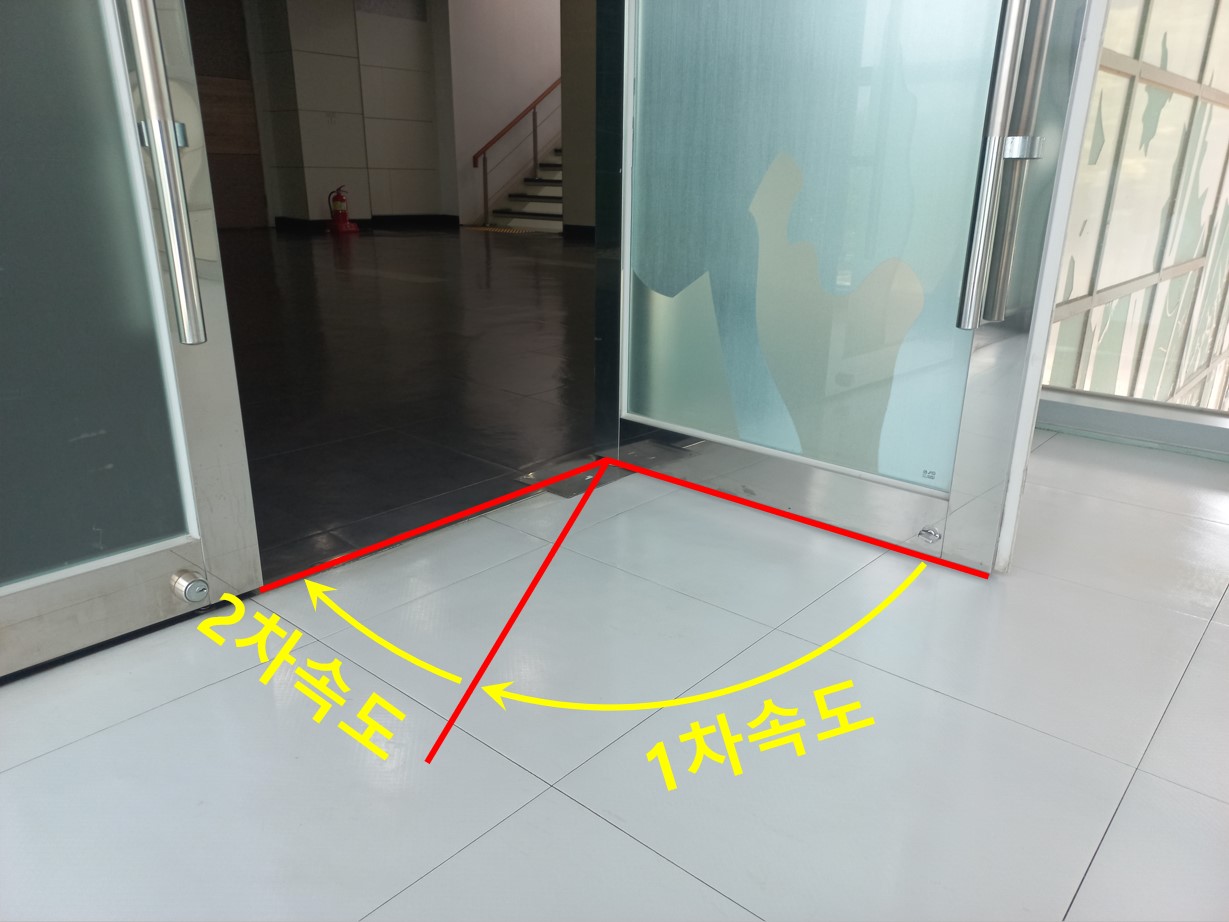

숫자 1이라고 쓰여있는 곳의 일자 나사는 1차 속도 조절 밸브로 문 닫히는 1차 속도를 조절할 수 있습니다. 숫자 2라고 쓰여있는 곳의 일자 나사는 2차 속도 조절 밸브로 문 닫히는 2차 속도를 조절할 수 있습니다.

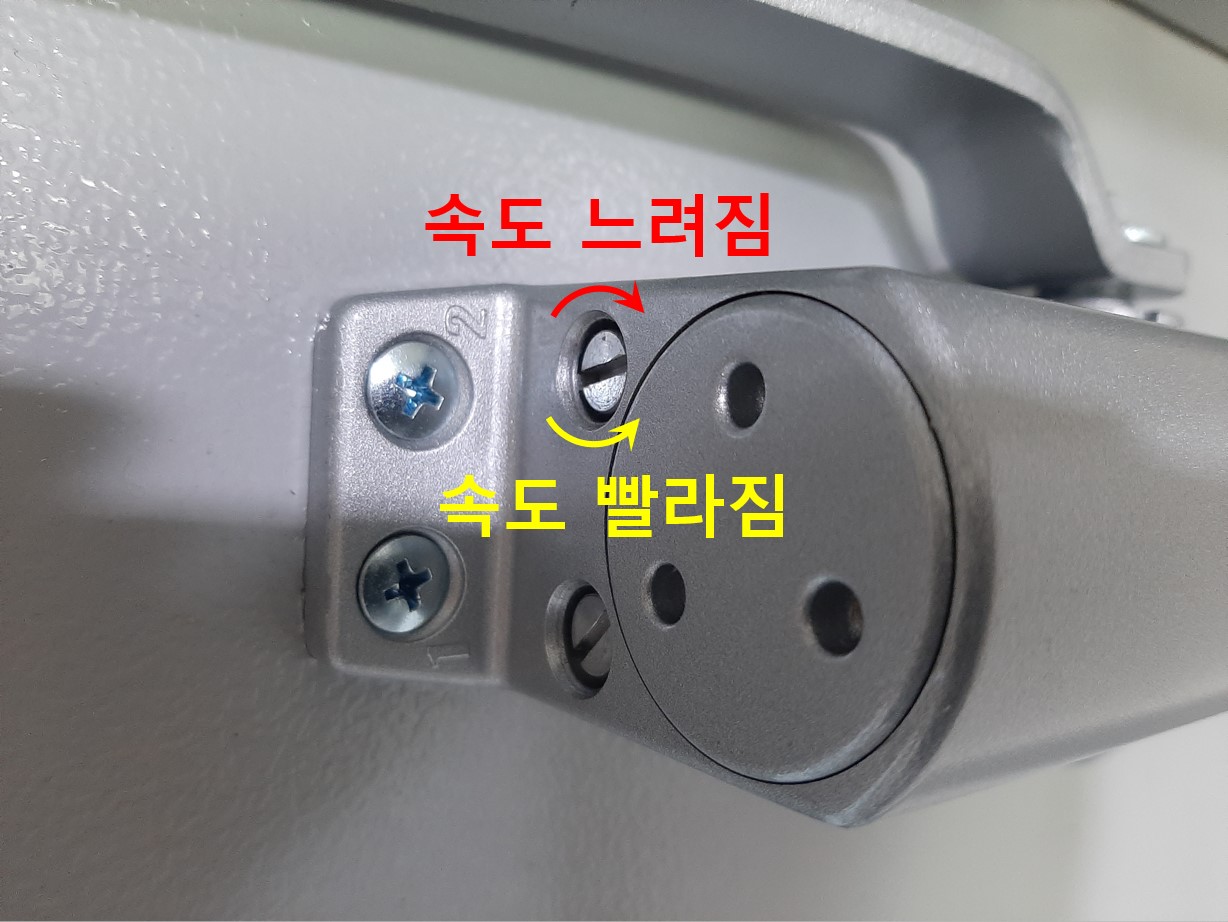

속도 조절밸브는 시계 방향으로 돌리면 문 닫히는 속도가 느려지고 반 시계 방향으로 돌리면 문 닫히는 속도가 빨라집니다. 이때 반시계 방향으로 너무 많이 돌리면 도어 클로저가 고장이 날 수 있으니 주의하여 주세요.



문 닫히는 속도가 너무 빠르면 쾅 하고 닫혀 잘못하면 손 끼임 등의 안전사고가 발생할 수 있고 너무 느리면 문이 제대로 닫히지 않아 손으로 문 손잡이를 잡아당겨 닫아야 합니다.



속도 조절 밸브를 한 번에 많이 돌리지 말고 조금씩 돌려 문 닫힘 속도를 적당히 조절하여 주세요. 문 닫힘 속도까지 조절하였으며 교체 작업이 모두 완료됩니다.
