소방설비 계통도

소화설비에는 옥내외 소화전, 스프링클러, 물분무 소화 설비, 포 소화 설비, 청정 소화 약제 설비 등의 여러 설비가 있지만 빌딩이나 아파트에 일반적으로 많이 사용되는 스프링클러와 옥내소화전 설비에 대해 알아보겠습니다.



소화설비 계통도를 보면 지하 기계실에 소화수조와 펌프 등이 있고, 지하주차장에는 프리 액션 밸브 스프링클러 설비와 옥내 소화전, 지상층에는 알람밸브 스프링클러 설비와 옥내 소화전이 있는 구조입니다.



아파트-및-빌딩의-일반적인-소방설비-계통도
아파트 및 빌딩의 일반적인 소방설비 계통도

각 주요 설비의 명칭과 특징을 알아보겠습니다.



기계실 설비



1번(소화수조) : 소화에 필요한 물을 저장하는 물탱크(저수조)로 원칙적으로는 소방 설비 전용으로만 사용하는 물탱크를 설치해야 하나 일반적으로 생활용수와 소방용수 겸용인 물탱크로 많이 설치합니다.



겸용 물탱크 설치조건은 물탱크에 연결되는 소방용수 공급 배관을 생활용수 공급배관 보다 아래에 설치하면 겸용으로 물탱크를 사용할 수 있습니다.



생활-및-소방용수-겸용-물탱크
생활 및 소방용수 겸용 물탱크





2번(소방펌프) : 펌프는 주펌프와 충압(보조) 펌프로 구성이 됩니다. 소방배관은 설정압력을 유지하게끔 되어 있고, 설정압력 이하로 배관 내 압력이 저하되면 소방펌프가 작동하여 압력을 보충하게 되어 있습니다.



압력 보충을 위해 주펌프가 작동하게 되면 큰 수압 등으로 인해 노후화된 배관의 경우 누수 발생 가능성이 있고, 다른 설비에도 무리를 줄 수 있기에 배관 내 소량의 압력 누설이 발생할 경우에는 충압 펌프가 작동하여 배관 내 압력을 유지하여 줍니다.



주펌프는 옥내소화전 사용이나 스프링클러 설비가 작동하여 배관 내 압력이 급격하게 저하될 시 작동하고, 충압펌프는 배관 내 소량이 압력 저하 시 작동을 하게 됩니다.



좌측-주펌프-우측-충압(보조)펌프
좌측 : 주펌프 / 우측 : 충압(보조)펌프





3번(압력 챔버) : 압력 챔버에는 물과 공기를 채워 소방배관 내 압력변동을 흡수하는 작용과 압력 챔버에 부착된 압력 스위치에 위해 배관 내 압력을 감지하여 주펌프와 충압펌프 가동 및 정지시키는 역할을 합니다.

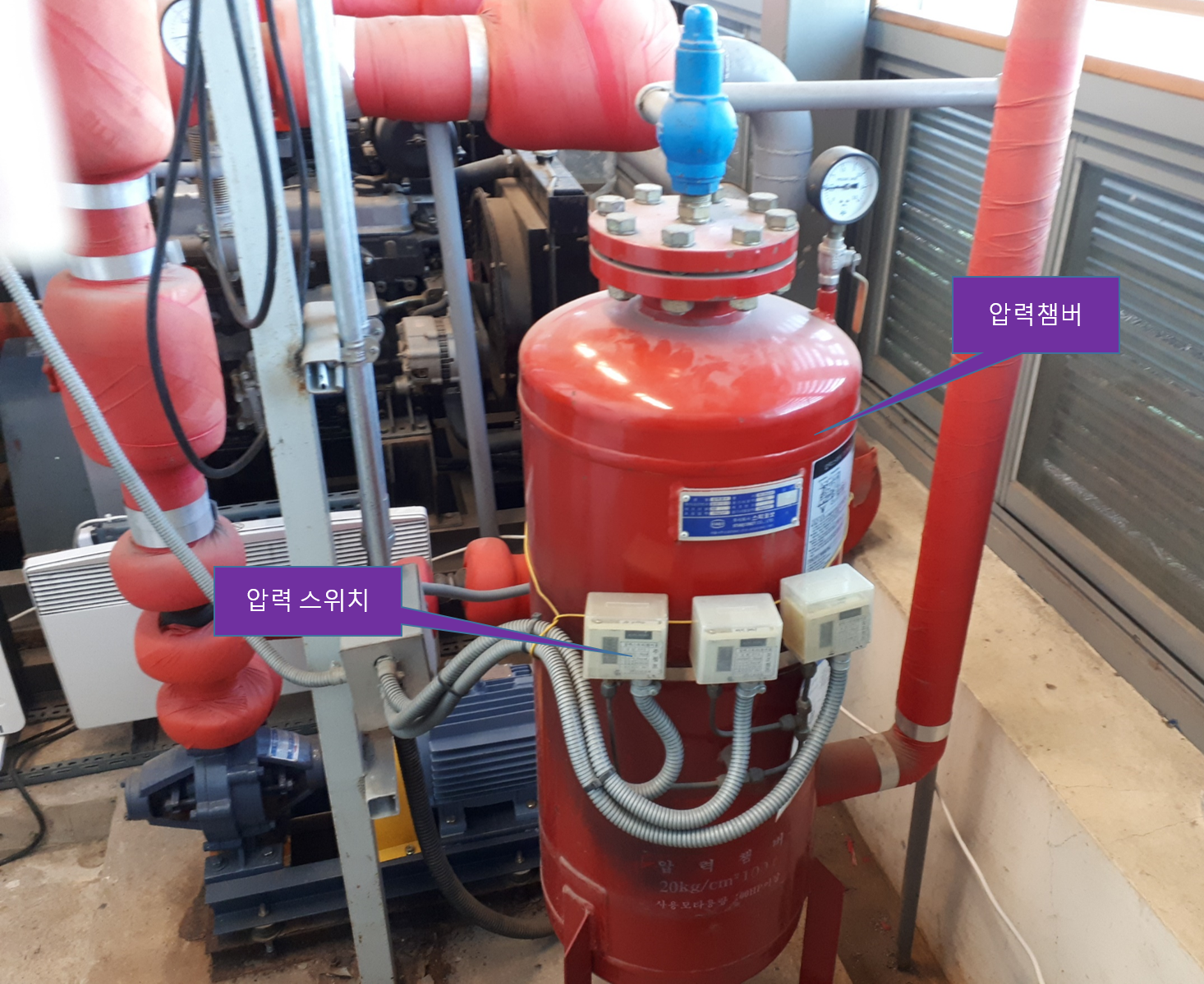

압력챔버
압력챔버







4번(성능시험 배관) : 화재 시 소방펌프가 정상적으로 작동되어야만 옥내소화전, 스프링클러 헤드에서 살수가 되어 화재가 진압될 수 있습니다. 따라서 펌프가 평상시 잘 작동이 되고 펌프의 토출압력과 유량 등이 적정한지를 테스트하는 배관입니다.



성능시험-배관
성능시험 배관



지하 주차장 및 지상층 설비





5번(화재 수신반) : 소화설비의 메인 컨트롤러 장비이며 감지기로부터 화재신호를 수신하여 관리자에게 통보하여 주고 소화설비가 작동할 수 있도록 제어신호를 송출하는 역할을 합니다.

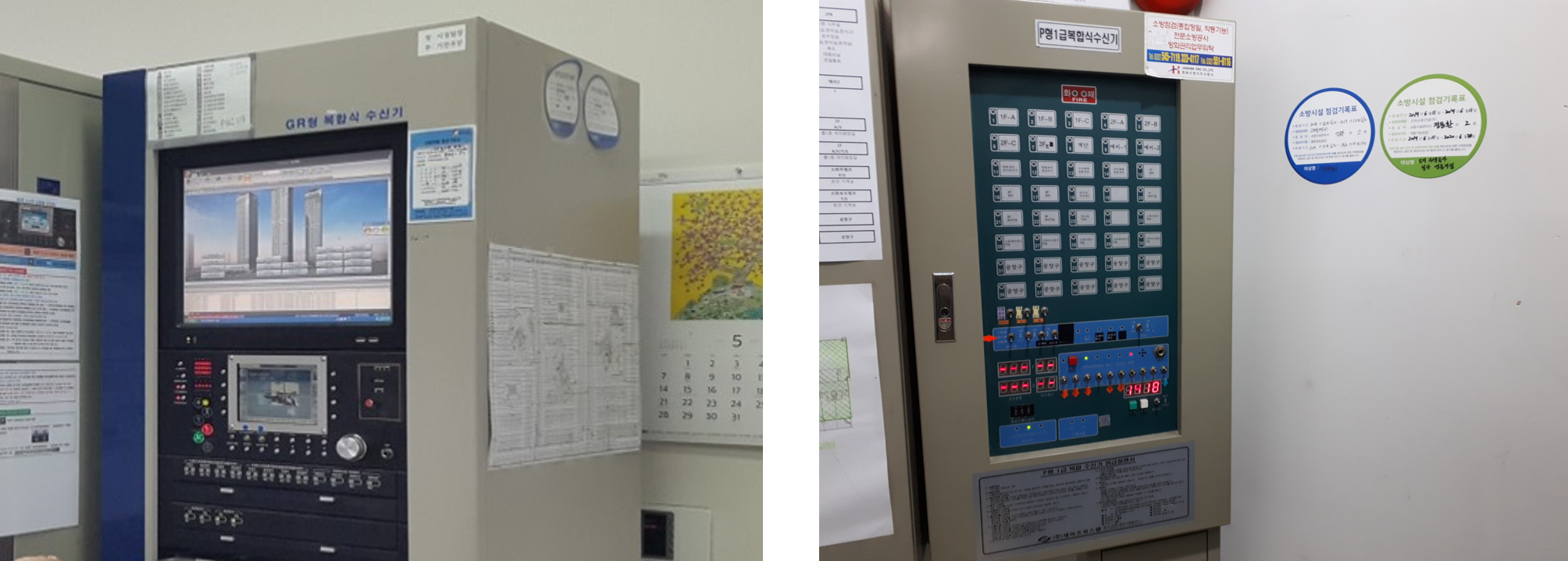

R형-수신기-우측-P형-수신기
좌측 : R형 수신기 / 우측 : P형 수신기

그 외에 펌프의 작동 상태, 밸브의 개폐유무, 제연설비의 작동 등 소방설비의 작동 상태를 알려주는 역할도 하고 있습니다.





6번(옥내 소화전) : 초기 소화 활동의 기본이 되는 설비로 각 층마다 소화전함이 설되 있고, 소화전함 내부 방수구에 소방호스를 연결 후 밸브를 개방하면 소화용수가 방사되고, 앞서 설명함 바와 같이 소화용수가 방사가 되면 배관 내 압력이 저하되어 주펌프가 작동하게 됩니다.



옥내-소화전
옥내 소화전





7번(프리 액션 밸브) : Pre-Action Valve 우리말로 풀이하면 준비 작동식 밸브이며, 프리 액션 밸브 1차 측 배관에는 물이 채워져 있고 2차 측 배관에는 공기가 채워져 있어 지하주차장과 같이 동파의 우려가 있는 장소에 프리 액션 밸브를 설치하고 있습니다.



프리 액션 밸브식 스프링클러 설비는 화재감지기를 A회로, B회로 2개 회선으로 설치하여 A, B회로의 화재감지가 동시에 작동하게 되면 밸브가 열려 1차 측의 가압수가 2차 측으로 넘어가게 되어 살수하게 됩니다.

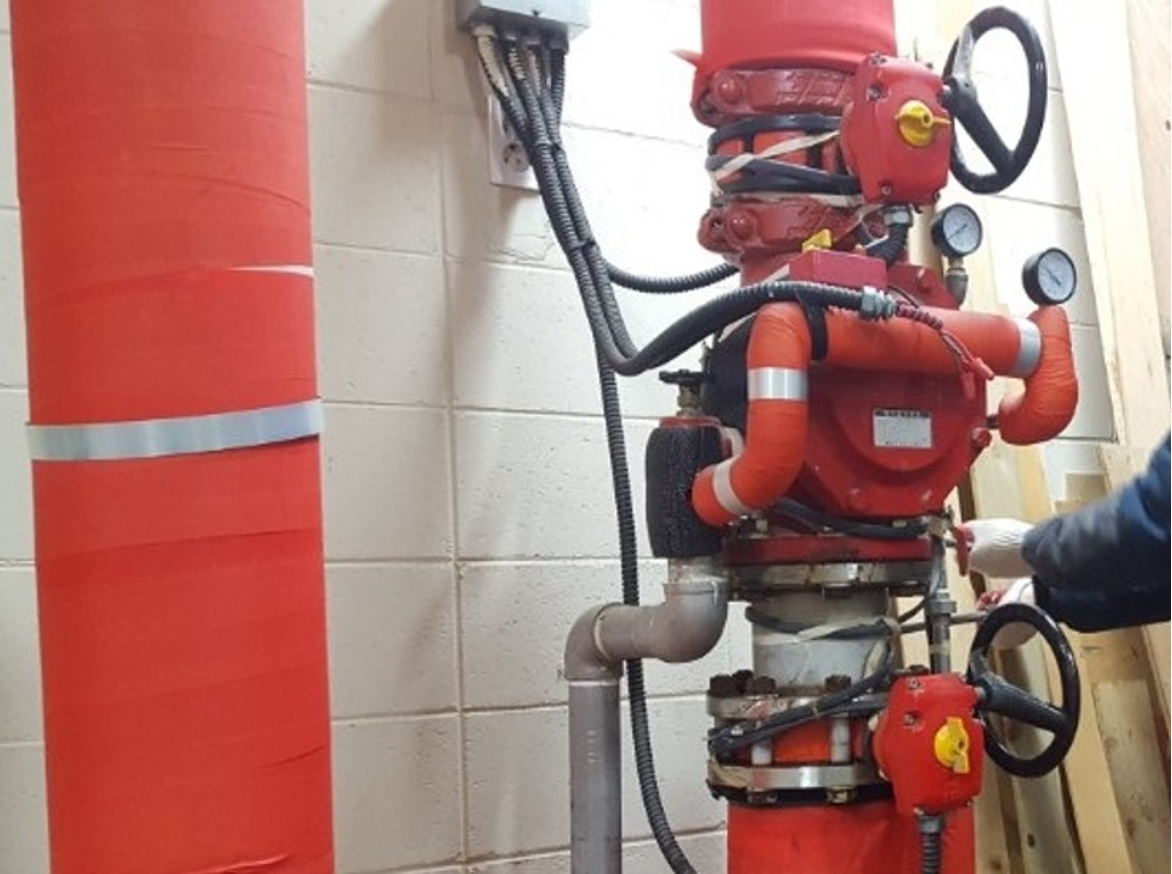

프리액선-밸브
프리액선 밸브



차후에 프리 액션 밸브에 대해 자세히 포스팅할 예정이니 여기까지만 설명하고 넘어가도록 하겠습니다.





8번(프리 액션 밸브 수동 조작함) : 슈퍼 비죠리 패널(Super Visory Pane)이라고 하며 약자로 SVP입니다. 화재 감지기 작동 후에도 프리 액션 밸브가 열리지 않을 시 수동 조작함의 버튼을 눌러 프리 액션 밸브를 개방할 수 있는 조작패널입니다.



스프링클러-수동-조작함
스프링클러 수동 조작함







9번(화재 감지기) : 화재를 감지하여 화재 수신반에 화재임을 알리고, 각종 소화설비를 작동시키는 설비로 현장에서 화재를 제일 먼저 감지하는 매우 중요한 설비로, 차동식, 정온식, 광전식 감지기가 빌딩이나 아파트에 가장 많이 사용되는 감지기입니다.



화재-감지기
화재 감지기





10번(알람밸브) : 프리 액션 밸브는 2차 측에 공기가 차있어 동파 우려가 있는 장소에 설치하는 반면, 알람밸브는 1차, 2차 측 배관 모두 물이 채워져 있어 동파할 가능성이 없는 실내에 설치합니다. 따라서 아파트와 같은 집에는 모두 알람밸브형 스프링클러가 설치되어 있습니다.

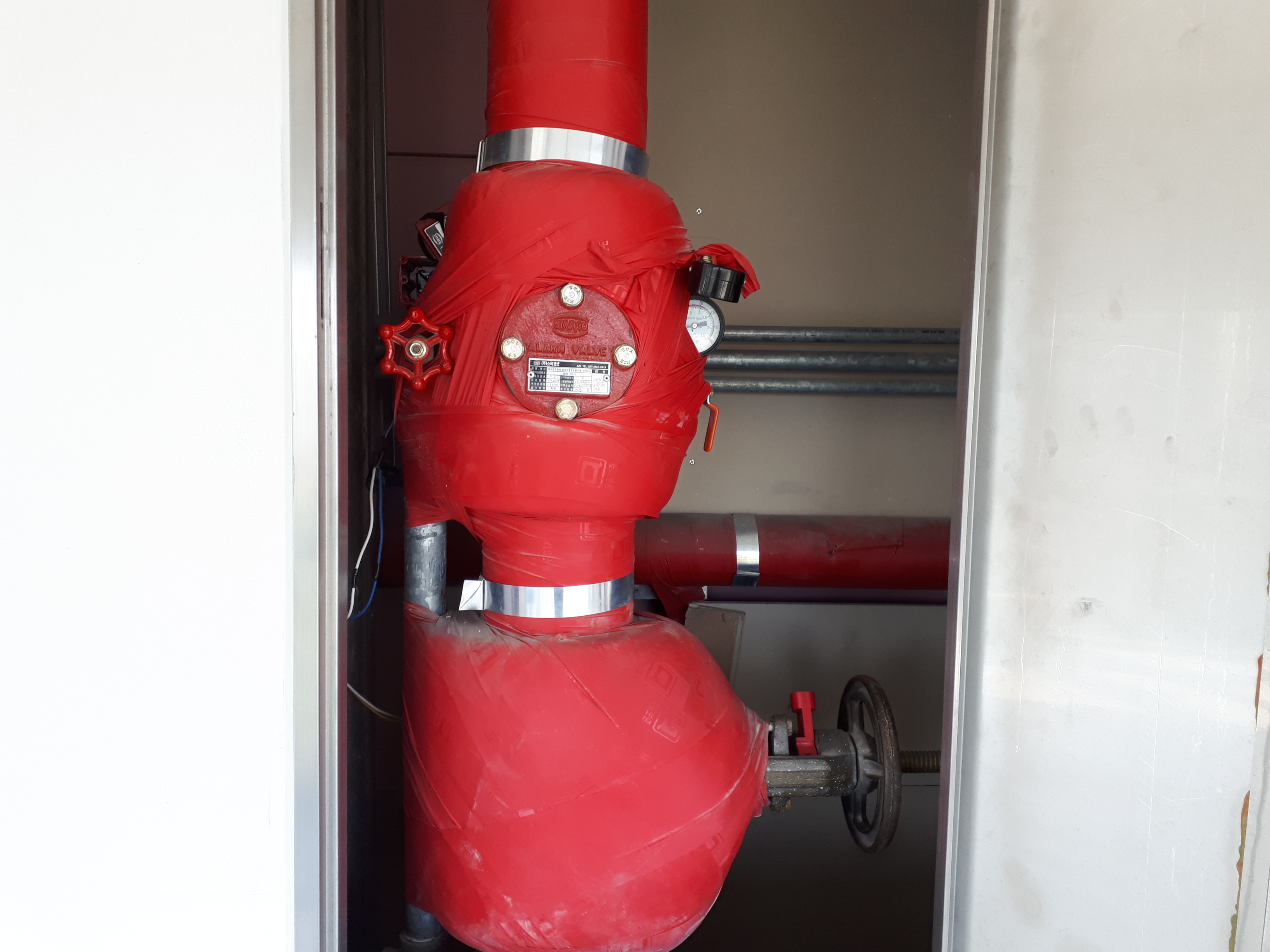

알람밸브
알람밸브



프리 액션 밸브는 화재감지기에 위해 작동하지만 알람밸브는 화재감지기에 위해 작동하는 것이 아니고 화재 발생 시 열로 인해 스프링클러 헤드를 막고 있는 감열체가 녹아 헤드에서 물이 방출이 하게 되면 밸브가 열리게 되어 있습니다.





11번(스프링클러 시험 밸브) : 화재가 발생하여 스프링클러가 작동하였는데 물이 찔끔찔끔 나오게 되면 제대로 화재를 진압할 수가 없을 것입니다. 따라서 시험 밸브는 스프링클러 설비 배관 제일 끝단에 설치하여 헤드에서 방출되는 방수 압력 등을 시험하고, 적정 압력이 나오지 않을 시 펌프의 작동 정지 압력 등을 재조정할 필요가 있습니다.

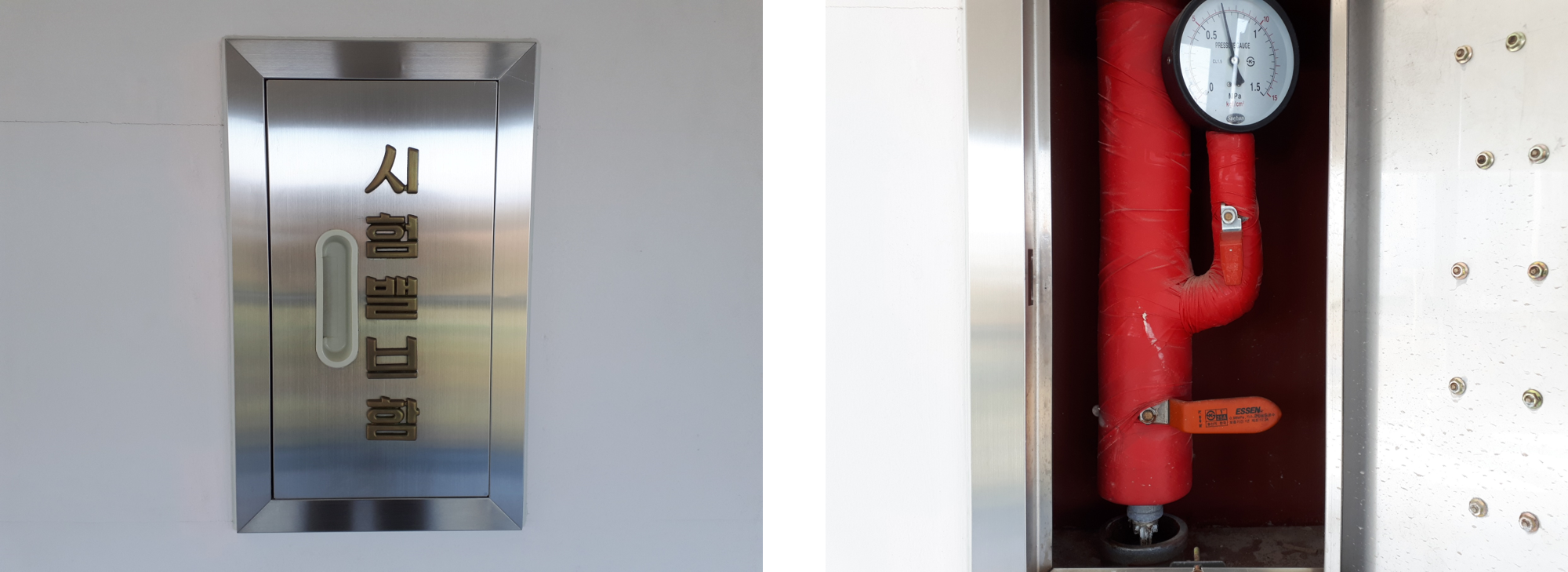

시험밸브-함
시험밸브 함



오늘은 빌딩이나 아파트에서 가장 많이 사용하는 소방설비 계통에 대해 알아보았습니다. 차후 각 설비의 세부 역할과 점검, 세팅 방법 등을 포스팅하도록 하겠습니다.
